| 參數名稱 | 參數值 |
|---|---|
| 包裝 | 簡易 |
| 廠家 | 永成 |
旁通式孔板流量計貨源充足期待與您合作，在充滿期待的日子里，腦海里總會閃過一張張面孔，我不怕浪費情緒和時間，但我怕等不到我們合作的那一天，請您不要讓我失望，來吧，選擇我們不后悔。
用途

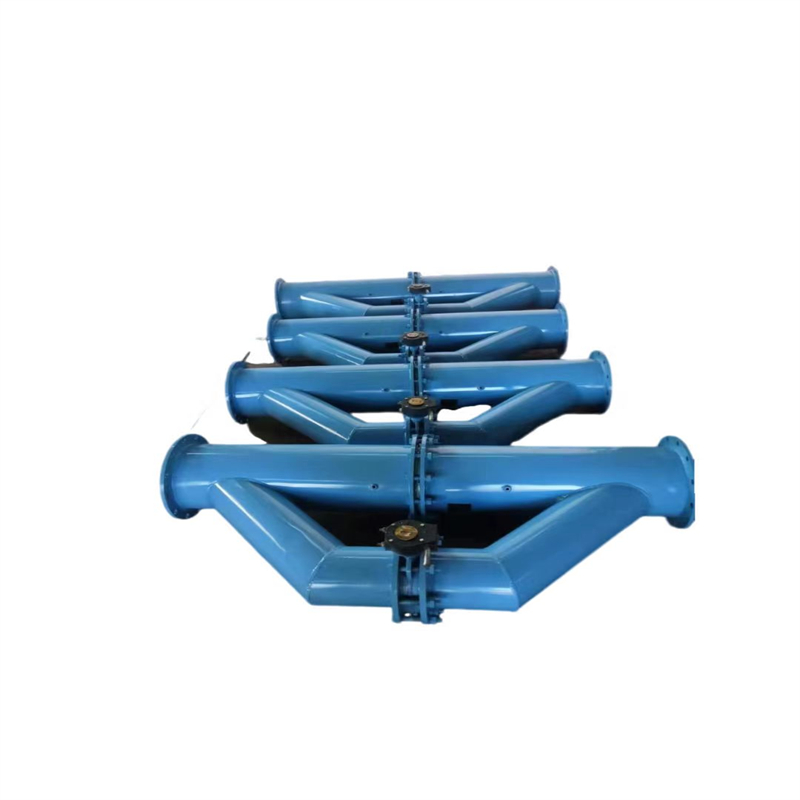

旁通式孔板流量計又稱橋式孔板流量計，本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所述直管和一個橋管并聯式連接，二者內管相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因?qū)γ旱V瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。
結構
孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
工作原理
1.旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后，實現對流體質量流量的測量。
2.孔板以內孔銳角線來保準確度，因此對磨蝕、磨損、結垢、臟物等問題很靈敏，長期使用J度難以保，需買年定期拆下檢修一次，以保產品的使用效果與測量準確度。
我始終相信，合作是一種精神，他來自彼此之間的信任，無所不在。
