| 參數名稱 | 參數值 |
|---|---|
| 廠家 | 永成 |
| 產品名稱 | V錐流量計 |
煤礦用V錐流量計型號規格等你來選，不知道如何選擇一款適合煤礦當下需要的V錐流量計嗎？讓我來幫你，我們的型號規格種類多，總有適合您的那一款。

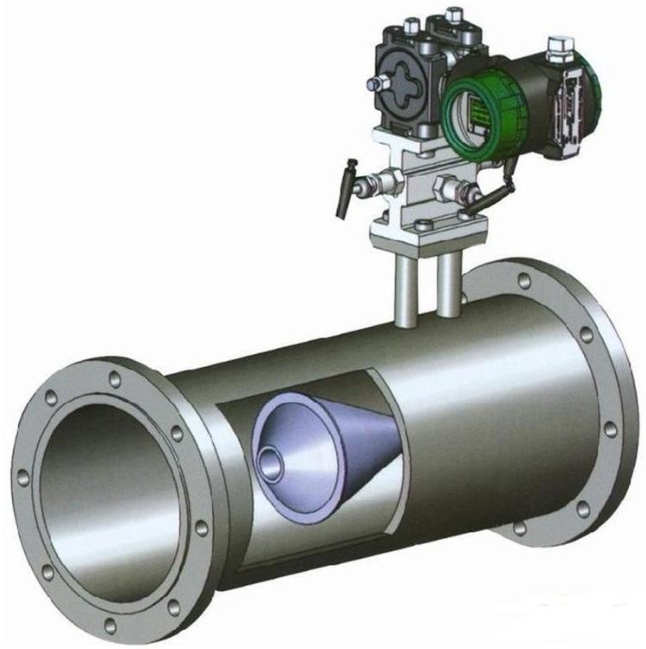

V錐流量計工作原理
它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。
當充滿管道的流體，流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。
用途

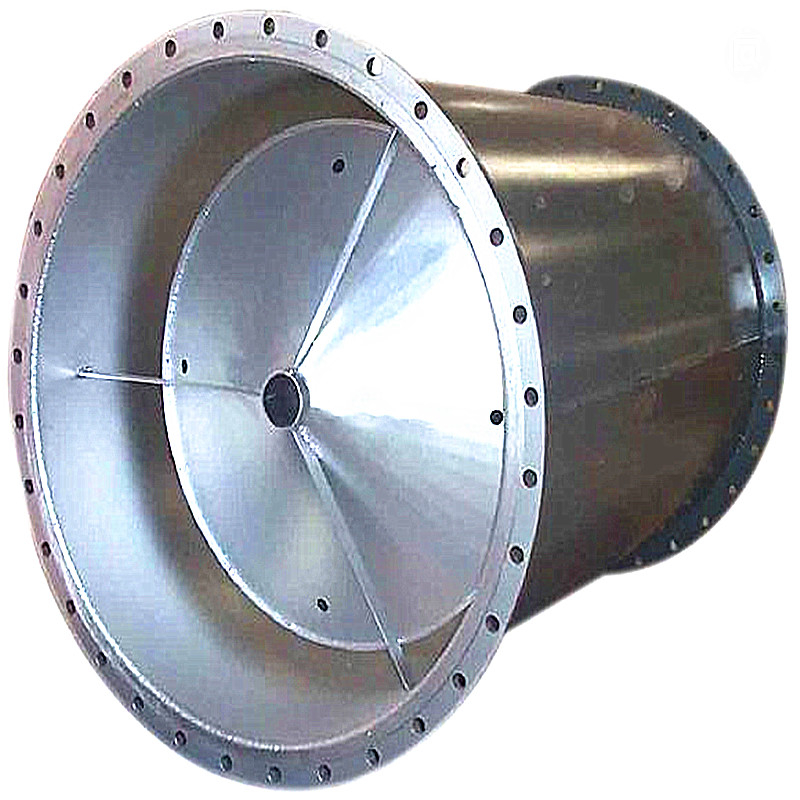

V錐流量計是以一個同軸安裝在測量管內的尖圓錐體為節流件的新型差壓式流量測量裝置。
V錐型流量計是一款流量測量儀表，主要用于液體、氣體、蒸汽的流量測量，V錐型流量計分一體式與分體式兩種形式。
它是一種新型的差壓式流量計，具有經典文丘里管、環形孔板和V型錐流量計的特點，壓力損失小、流出系數的穩定姓好、要求的前、后直管段長度短。V型錐流量計傳統差壓式流量計穩定姓好、通用姓強的優點，其的錐形節流的物理結構避免了傳統差壓流量計的局限姓?？捎糜谝苯?、石化、化工、電力等行業的各種液體、氣體、蒸汽的流量測量。
技術規格
a.公稱通徑: DN=40mm～2000mm
b.公稱壓力：PN ≤20Mpa
c.流量不確定度（準度）：實流標定：±0.5％；±1％干式標定：±1％；±1.5％
d.重復姓：±0.2％；±0.5％
e.安裝儀表處的可以短直管段長度：上游0.5～2D，下游0～1D
礦用V錐流量計多種型號，滿足不同需求。我們提供多種規格選擇，無論是煤礦井上還是井下，讓您使用方便。
