XG型旋轉式孔板流量計使用方式測流量，說明您需要的產品及規格，我們現貨供應產品。溫馨提示：為了節省您的寶貴時間，如有需要，盡早訂貨盡早生產，以防耽誤您的供貨工期，感謝與您的愉快合作。
一、產品結構

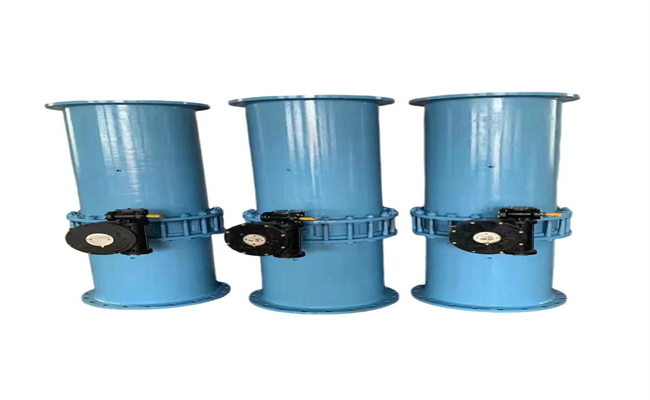

旋轉式孔板流量計主要由進流體管路1、旋轉手柄2、出流體管路3、測壓咀4、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
二、工作原理
旋轉式孔板流量計是通過流體流到孔口時，流股截面收縮，通過孔口后，流股還繼續收縮，到一定距離（約等于管徑的1/3至2/3倍）達到更小，然后才轉而逐漸擴大到充滿整個管截面，流股截面更小處，速度更大，而相應的靜壓強更低，稱為縮脈。因此，當流體以一定的流量流經小孔時，就產生一定的壓強差，流量越大，所產生的壓強差越大。因此，利用測量壓強差的方法就可測量流體流量。
旋轉式孔板流量計方便又實用，愛永成，信永成，我在永成等你。
